國外著名的電子產品拆解大師iFixit在iPhone 5s剛剛上市就為我們帶來的金色版的拆解分析。我們知道蘋果為iPhone 5s添加了新的Apple ID指紋識別傳感器及M7處理器。那么新的產品在硬件上將會給我們帶來哪些驚喜呢？讓我們跟隨iFixit的節奏一起來看看iPhone 5s的內部構造。
本次拆解的是人氣火爆的“土豪金”版iPhone 5s。
蘋果繼續用這種梅花螺絲，避免普通用戶自行拆機。不過現在已經有很多專門的拆解工具。
用吸盤把屏幕跟后殼分離。
不能魯莽地撬開，因為在 Home 鍵這里有一根電線連接到 Lightning 集成，用來連接 Touch ID 感應器的。用力過猛就很容易拉斷，所以拆屏幕時除了用吸盤，還要用一把扁平的撬刀作為輔助。
打開屏幕后，我們看到 iPhone 5s 的內部其實跟 iPhone 5 沒有太多的差別，最明顯的可能就是電池那已經沒有一塊可供提起的標簽了。
用工具把連接器上面的金屬蓋拆下來，它們是用螺絲固定的，擰開就行。接下來就開始拆電池了。64GB金色iPhone 5s內部這塊電池是由惠州市德賽鋰電科技有限公司供應的，規格：3.8V - 5.92Wh - 1560mAh。
對比
iPhone 5：3.8V - 5.45Wh - 1440mAh，8小時3G通話，待機225小時；
三星Galaxy S4：3.8 V - 2600 mAh - 9.88 Wh，7小時通話，待機300小時；
摩托羅拉Moto X：3.8V - 2200mAh - 8.4Wh，24小時混合使用。
好像不同的機型，其電池供應商都不同，16GB灰色iPhone 5s用的又是新普科技股份有限公司的電池。

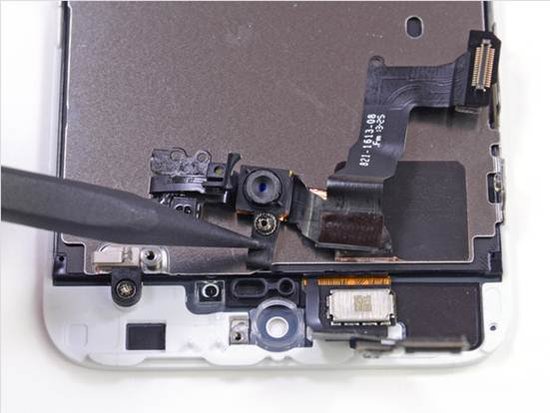

安全拆下電池，下一步就是拆屏幕了。拆屏幕的過程需要先拆FaceTime攝像頭組件、數字轉換器、LCD電線，然后才能解放屏幕總成。
現在大家看到的就是Home鍵和Touch ID的拆解了。指紋識別技術由蘋果收購的移動安全公司 AuthenTec 提供。
這就是iSight攝像頭組件，背后印刷著DNL333 41GRF 4W61W。據Chipworks分析，這個DNL標記，跟iPhone 4s和iPhone 5攝像頭組件上的標記是相一致的，后兩款設備都是用索尼IMX145攝像頭。雖然iPhone 5s攝像頭模塊旁邊的標記不同，但內部人士告訴我們iPhone 5s依然是用索尼的攝像頭模塊。但是iPhone 5s的iSight攝像頭像素間距提升為1.5 µ，所以不太可能還是IMX145，可能是新一代的產品。攝像頭模塊下面印刷著AW32 65BD 4511 b763。

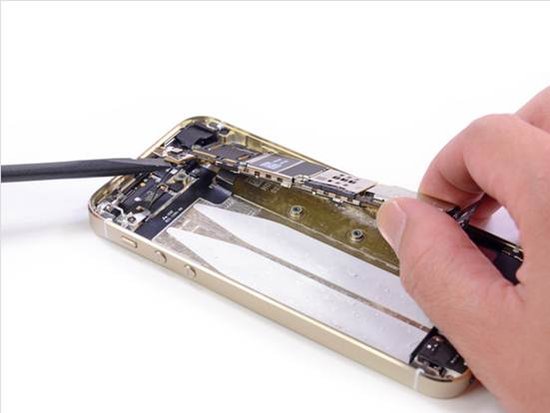

雖然iPhone 5s的內部零件跟iPhone 5的差別不大，但內部結構進行過優化，顯得更加流線型。把那些連接天線的電線給去掉了，要是能把天線連接器從主板下面挪到上面來就更好了。

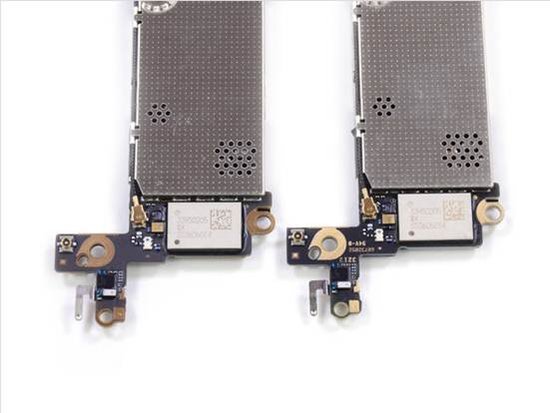

我們看到的這塊應該是來自村田的Murata 339S0205 Broadcom BCM4334 Wi-Fi模塊16GB和64GB兩種機型的Murata電源模塊是一樣的，主板也一樣，但是上面印刷的標記不同，說明蘋果是給不同的代工廠制造主板。

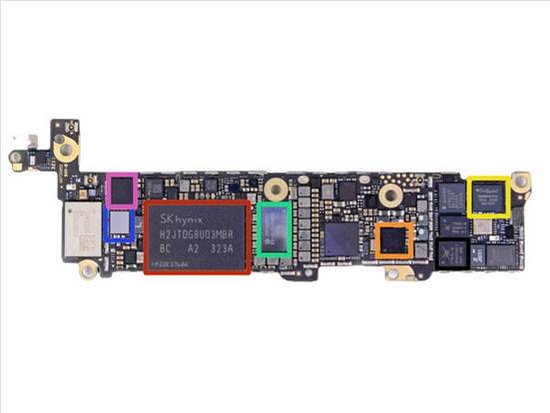

海力士的閃存：SK Hynix H2JTDG8UD3MBR 128 Gb (16 GB) NAND flash
高通的電源管理器：Qualcomm PM8018 RF power management IC
Triquint TQM6M6224
Apple 338S1216
Broadcom BCM5976
德州儀器Texas Instruments 37C64G1
Skyworks 77810
Skyworks 77355
Avago A790720
Avago A7900
Apple 338S120L

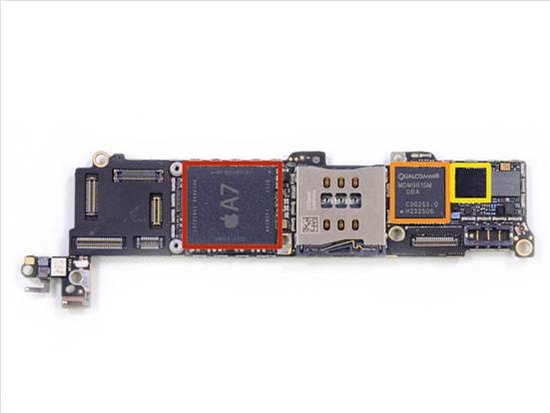

Apple A7 APL0698 SoC
高通Qualcomm MDM9615M LTE 模塊
高通Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS 接收器
當我們開始尋找M7協處理器的時候并沒有成功，似乎是蘋果把它隱藏得很好，怎么也找不到。

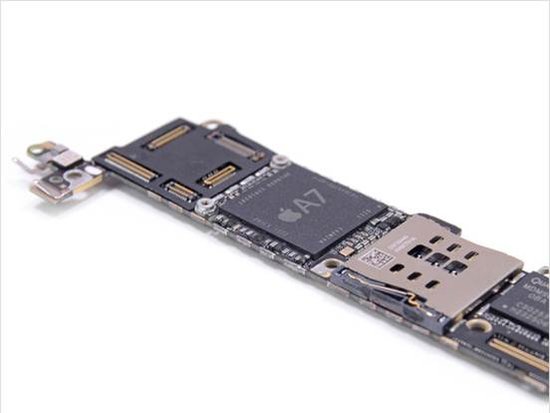

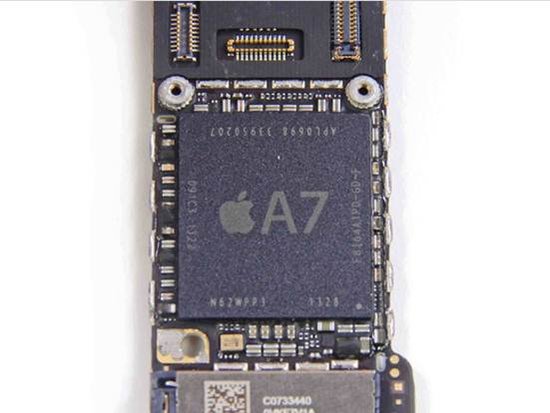

好了，是時候來看看64位的A7了。
iSight 攝像頭。

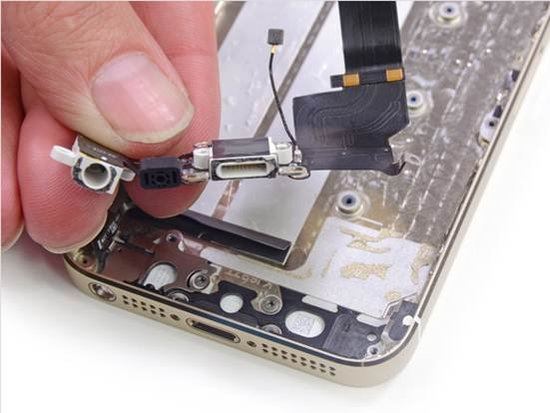

揚聲器總成跟上一代的不太一樣，它集成的零件更多一些。揚聲器總成拆出來后，耳機孔、麥克風、Lightning連接器也都很容易拆出來了。跟上一代一樣，你必須一個一個更換這些零件，因為它們沒有被設計成一個模塊。

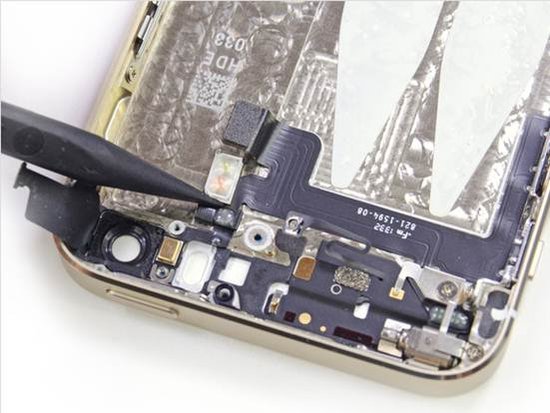

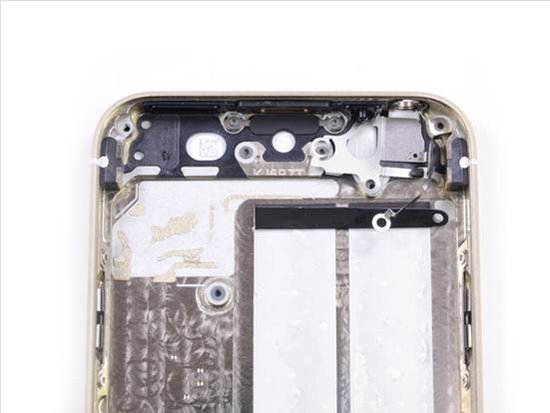

這是揚聲器總成的排線，后殼的裝配。

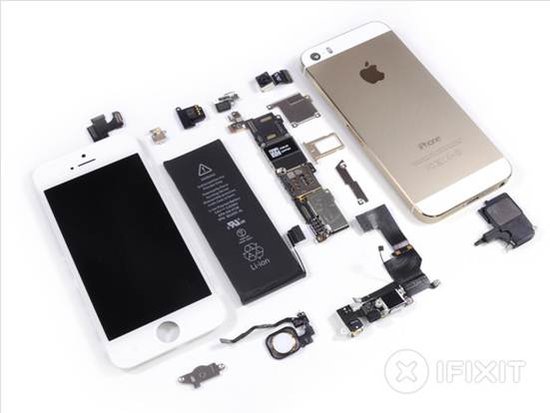

拆解完畢，最后讓我們一起來看看拆解之后的64GB版“土豪金”iPhone 5s全家福把。
整體來說，iPhone 5s從顯示屏更換、電池更換的角度來說變得更加簡單。尤其是電池方面啟用了iPhone 5采用了輔助拉條設計，并且使用了更多的粘合劑來進行電池的黏貼。另外當用戶拆機時一定要特別小心Apple ID指紋傳感器的線纜，因為如果憑借之前的經驗很容易將其從插座中扯掉。
iPhone 5s使用的特制螺絲依然并不容易拆下，總體來說iPhone 5s的維修成本要比之前幾代的產品要更高一些。
